クランプ（工作機械用）

●フローティング・クランプ23320.0012と23320.0014用です。●口金を使えばより厚みの大きなワークをクランプすることができます。●クランプ範囲(mm)：15～27●タイプ：特殊●口金：上側●h1(mm)：24.5●h2(mm)：14.5●上口金の取付ねじ(M8-12.9)は10mm、下口金の取付ねじは9mm、ハウジングの中にねじ込まれていることを確認してください。●適合本体：23320.0012、23320.0014用●焼入れ鋼、窒化処理、マンガン・リン酸塩処理

商品コード：

2500200359703

●スクリューサポートなどと組み合わせてご使用ください。●M12、M14用のクランプです。●フライス盤、マシニングセンター、ラジアルボール盤などで加工物の固定に。●クランプ作業に。●長さ(mm)：63●幅(mm)：25●高さ(mm)：12●適合ボルト：M12・M14●2個1組●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●締め付け対象物が斜めになっている場合は気をつけて締め付けてください。●無理な締め付けはしないでください。

商品コード：

2500200381872

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：63●幅(mm)：32●高さ(mm)：12●適合ボルト：M12、M14●2個1組●スチール（S45C）●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200381889

●スクリューサポートなどと組み合わせてご使用ください。●M8、M10用のクランプです。●フライス盤、マシニングセンター、ラジアルボール盤などで加工物の固定に。●クランプ作業に。●長さ(mm)：63●幅(mm)：25●高さ(mm)：12●適合ボルト：M8・M10●2個1組●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●締め付け対象物が斜めになっている場合は気をつけて締め付けてください。●無理な締め付けはしないでください。

商品コード：

2500200382046

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：63●幅(mm)：25●高さ(mm)：12●適合ボルト：M10●2個1組●スチール（S45C）●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200382053

●スクリューサポートなどと組み合わせてご使用ください。●M16用のクランプです。●フライス盤、マシニングセンター、ラジアルボール盤などで加工物の固定に。●クランプ作業に。●長さ(mm)：63●幅(mm)：32●高さ(mm)：16●適合ボルト：M16●2個1組●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●締め付け対象物が斜めになっている場合は気をつけて締め付けてください。●無理な締め付けはしないでください。

商品コード：

2500200382060

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：63●幅(mm)：32●高さ(mm)：16●適合ボルト：M16●2個1組●スチール（S45C）●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200382077

●クランプの片方にセレーションが切ってあり高さ調節が簡単にできます。●ステップブロックと使用することで素早く高さ調整できます。●ワークの固定に。●長さ(mm)：63●幅(mm)：25●高さ(mm)：12●適合ボルト：M12、M14●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●クランプ片側セレ-ションにゴミ等、付着していないか確認する事。

商品コード：

2500200382213

●クランプの片方にセレーションが切ってあり高さ調節が簡単にできます。●ステップブロックと使用することで素早く高さ調整できます。●ワークの固定に。●長さ(mm)：63●幅(mm)：25●高さ(mm)：12●適合ボルト：M8、M10●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●クランプ片側セレ-ションにゴミ等、付着していないか確認する事。

商品コード：

2500200382237

●どのステップブロックとも組み合わせ可能です。●加工物の固定に。●長さ(mm)：63●幅(mm)：25●高さ(mm)：12●適合ボルト：M10●スチール（S45C）●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200382244

●クランプの片方にセレーションが切ってあり高さ調節が簡単にできます。●ステップブロックと使用することで素早く高さ調整できます。●ワークの固定に。●長さ(mm)：63●幅(mm)：32●高さ(mm)：16●適合ボルト：M16●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●クランプ片側セレ-ションにゴミ等、付着していないか確認する事。

商品コード：

2500200382275

●どのステップブロックとも組み合わせ可能です。●加工物の固定に。●長さ(mm)：63●幅(mm)：32●高さ(mm)：16●適合ボルト：M16●スチール（S45C）●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200382282

●クランプボルト●SCM435 焼入焼戻 黒染め HRC33~39

商品コード：

2500205191780

●センタリング機構により､削りしろの少ないワークでも中心振り分けで加工することができます｡(ワークの削りしろは､片肉で0.4mm以上が目安です｡)●長さ(mm):130●幅(mm):80●高さ(mm):50●締付力(kN):20●許容締付トルク(N・m):100●センタリングクランプ●本体:SCM440高周波焼入四三酸化鉄皮膜研磨仕上●可動ジョー:SCM440四三酸化鉄皮膜●口金は別売になります。

商品コード：

2500205417385

●口金の固定には､付属のロケートボルトをご使用ください｡●幅(mm):79●奥行(mm):39●高さ(mm):23.5●クランプ力(kN):20●口金(セレーションタイプ)●SCM440 焼入焼戻 四三酸化鉄皮膜

商品コード：

2500205417392

●グリッパーのチップに超硬を使用しています｡●高硬度で耐欠損性に優れています｡●ボルトタイプで長さ調整が可能です｡●クランパー、ストッパー、ジャッキに。●高さ(mm):11●ねじ寸法:M16×2●対辺寸法(mm):24●ねじ長さ(mm):50●対辺(mm):24●CT・グリッパー(アジャストタイプ)●本体:スチール(SCM440)●チップ:超硬(HRC72)

商品コード：

2500205423997

●ボルト止めタイプです｡●長さ(mm):12●幅(mm):20●厚さ(mm):0.5●タイプ:ボルト止め(φ3.5貫通穴)●貫通穴の個数(個):2●指示板●SUS304 目盛り彫り込み(エッチング加工)

商品コード：

2500205454212

●HS・グリッパー(ラウンドタイプ)●SKH51 焼入焼戻 黒染め HRC62

商品コード：

2500205501107

●表面から六角穴付ボルトで簡単に取り付けが可能です｡●クランパー、ストッパー、ジャッキに。●長さ(mm):12●幅(mm):12●高さ(mm):10●ねじ寸法:3●外径(mm):12●適合ねじ:H3●HS・グリッパー(ラウンドタイプ)●SKH51 焼入焼戻 黒染め HRC62

商品コード：

2500205501145

●HS・グリッパー(ラウンドタイプ)●SKH51 焼入焼戻 黒染め HRC62

商品コード：

2500205501169

●HS・グリッパー(スクエアタイプ)です｡●クランパー、ストッパー、ジャッキに。●長さ(mm):12●幅(mm):12●高さ(mm):10●ねじ寸法:M5●厚さ(mm):12●適合ねじ:M5×0.8●HS・グリッパー(スクエアタイプ)●SKH51 焼入焼戻 黒染め HRC62

商品コード：

2500205501558

●ロブナット

商品コード：

2500205633020

●一般型リミットスイッチにご利用ください｡●本機へ直接取付けるタイプで､操作角度30度のものは､比較的高速(通常0.4m/s以下)でドッグを乗り越えることができます｡●長さ(mm):30●幅(mm):44●高さ(mm):9●スチール製スイッチドッグ●S45C 黒染め

商品コード：

2500205750727

●スプーン型グリップです｡●長さ(mm):62●幅(mm):37●適合ボルト:M10×1.5●スプーン型グリップ●フェノール樹脂

商品コード：

2500205755296

●スプリングを内蔵しており、クランプ作業の効率が上がります。●NC機械などのクランプに。●幅(mm)：29●高さ(mm)：40●ボルト径(mm)：M12●ストローク(mm)：30●ボルト径：M12●クランプ先端部幅(mm)：16●クランプ用治具●本体:スチール(S45C)●本体処理：黒染仕上げ●キャップボルト:スチール(SCM440)●キャップボルト処理：焼き入れ(HRC38～42)●単品●ストロークの寸法をご確認下さい。

商品コード：

2500201838405

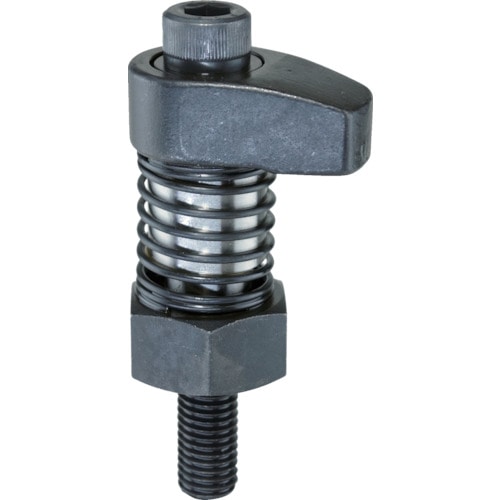

●スプリングを内蔵しており、クランプ作業の効率が上がります。●NC機械などのクランプに。●幅(mm)：36●高さ(mm)：45●ボルト径(mm)：M12●ストローク(mm)：50●受けねじ穴：M12●ボルト径：M12●クランプ先端部幅(mm)：20●クランプ用治具●本体:スチール(S45C)●本体処理：黒染仕上げ●キャップボルト:スチール(SCM440)●キャップボルト処理：焼き入れ(HRC38～42)●単品●ストロークの寸法をご確認下さい。

商品コード：

2500201838412

●スプリングを内蔵しており、クランプ作業の効率が上がります。●NC機械などのクランプに。●幅(mm)：41●高さ(mm)：45●ボルト径(mm)：M16●ストローク(mm)：60●受けねじ穴：M16●ボルト径：M16●クランプ先端部幅(mm)：25●クランプ用治具●本体:スチール(S45C)●本体処理：黒染仕上げ●キャップボルト:スチール(SCM440)●キャップボルト処理：焼き入れ(HRC38～42)●単品●ストロークの寸法をご確認下さい。

商品コード：

2500201838429

●高さ調整ブロックや調整板を用いることなく簡単にクランプ高さを調整でき一定のクランプ力を保持します。●工作機械などのクランピングシステム。●幅(mm)：40●高さ(mm)：89●クランプ力(N)：12000●奥行(mm)：108●アーム長さ(mm)：61●アーム高さ(mm)：-8～102●アルミ製ボディ本体、鋼鉄製アーム、アルミ製回転シュー1ヶ、クランピングキー1ヶ(固定ねじは別売です)

商品コード：

2500202032529

●高さ調整ブロックや調整板を用いることなく簡単にクランプ高さを調整でき一定のクランプ力を保持します。●幅(mm)：40●高さ(mm)：89●クランプ力(N)：8000●奥行(mm)：108●アーム長さ(mm)：132●アーム高さ(mm)：-43～155●アルミ製ボディ本体、鋼鉄製アーム、アルミ製回転シュー1ヶ、クランピングキー1ヶ(固定ねじは別売です)

商品コード：

2500202032536

●チェーンクランピングでは、一律のクランプ力をワーク全体に与えることにより、大きなワークをゆがみを防ぎながら固定することが容易にできます。●16000Ｎのモノブロックを使用し、クランプキーを回転させることで素早く強力にワークをクランプできます。●パイプなどのクランプ。●幅(mm)：40●高さ(mm)：89●クランプ力(N)：16000●奥行(mm)：108●アーム長さ(mm)：33●チェーン長さ(m)：1●アーム長さ：33mm●モノブロック・チェーン(幅19.05mm)・チェーン連結ブロック・チェーンクリップ・クランピングキー(固定ねじは別売です)

商品コード：

2500202032543

●チェーンクランピングでは、一律のクランプ力をワーク全体に与えることにより、大きなワークをゆがみを防ぎながら固定することが容易にできます。●16000Ｎのモノブロックを使用し、クランプキーを回転させることで素早く強力にワークをクランプできます。●パイプなどのクランプ。●幅(mm)：40●高さ(mm)：89●クランプ力(N)：16000●奥行(mm)：108●アーム長さ(mm)：33●チェーン長さ(m)：3●アーム長さ：33mm●モノブロック・チェーン(幅19.05mm)・チェーン連結ブロック・チェーンクリップ・クランピングキー(固定ねじは別売です)

商品コード：

2500202032550

●高さ調整ブロックや調整板を用いることなく簡単にクランプ高さを調整でき一定のクランプ力を保持します。●Ｔスロット付のテーブルやねじ穴付きテーブルに、簡単に締付けねじで固定できます。●クランプ力(N)：12000●クランプ高さ(mm)：-8～176●付属Tナット(mm)：14・16・18スロット用各2個●アーム長さ(mm)：61●クランプ力12000N●モノブロックロングアーム●モノブロック2個・ライザーブロック2個・クランピングキー1個・エキストラロングアーム1個・Ｍ10ねじ4個・Ｍ10スプリング付Ｔナット6個

商品コード：

2500202032581

●高さ調整ブロックや調整板を用いることなく簡単にクランプ高さを調整でき一定のクランプ力を保持します。●Ｔスロット付のテーブルやねじ穴付きテーブルに、簡単に締付けねじで固定できます。●クランプ力(N)：16000●クランプ高さ(mm)：0～154●付属Tナット(mm)：14・16・18スロット用各2個●アーム長さ(mm)：33●クランプ力16000N●モノブロックショートアーム●モノブロック2個・ライザーブロック2個・クランピングキー1個・エキストラロングアーム1個・Ｍ10ねじ4個・Ｍ10スプリング付Ｔナット6個

商品コード：

2500202032604

●高さ調整ブロックや調整板を用いることなく簡単にクランプ高さを調整でき一定のクランプ力を保持します。●コンパクトサイズにもかかわらず、強力なクランプ力を発揮します。●幅(mm)：32●高さ(mm)：62.5●クランプ力(N)：6500●奥行(mm)：73●アーム長さ(mm)：54●アーム高さ(mm)：-15～58●クランプ力6500N●本体:アルミニウム青銅●アーム:鉄鋼●アルミ製回転シュー1個、ボールポイント六角レンチ(8mm)、M8×30標準締付ねじ1個

商品コード：

2500202032703

●高さ調整ブロックや調整板を用いることなく簡単にクランプ高さを調整でき一定のクランプ力を保持します。●コンパクトサイズにもかかわらず、強力なクランプ力を発揮します。●幅(mm)：32●高さ(mm)：62.5●クランプ力(N)：4200●奥行(mm)：73●アーム長さ(mm)：100●アーム高さ(mm)：-40～90●クランプ力4200N●本体:アルミニウム青銅●アーム:鉄鋼●アルミ製回転シュー1個、ボールポイント六角レンチ(8mm)、M8×30標準締付ねじ1個

商品コード：

2500202032710

●高さ調整ブロックや調整板を用いることなく簡単にクランプ高さを調整でき一定のクランプ力を保持します。●コンパクトサイズにもかかわらず、強力なクランプ力を発揮します●クランプ力(N)：6500●クランプ高さ(mm)：0～118●付属Tナット(mm)：12・14・16スロット用各2個●アーム長さ(mm)：54●NOGAピッコロボックスセット6500N●ピッコロ2個・ライザーブロック2個・クランピングキー1個・エキストラロングアーム1個・スイベルシュー4種類・Ｍ8ねじ4個・Ｍ8スプリング付Ｔナット6個

商品コード：

2500202032727

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：93●幅(mm)：38●高さ(mm)：30●適合ボルト：M12●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573114

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：93●幅(mm)：38●適合高さ(mm)：0～60●スタッドボルト(mm)：M12×100●Tスロットナット：1412●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573336

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：112●幅(mm)：47●高さ(mm)：35●適合ボルト：M14●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573367

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：112●幅(mm)：47●適合高さ(mm)：0～70●スタッドボルト(mm)：M14×125●Tスロットナット：1614●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573534

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：128●幅(mm)：50●高さ(mm)：40●適合ボルト：M16●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573558

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：128●幅(mm)：50●適合高さ(mm)：0～80●スタッドボルト(mm)：M16×150●Tスロットナット：1816●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573701

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：157●幅(mm)：60●高さ(mm)：50●適合ボルト：M20●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573725

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：157●幅(mm)：60●適合高さ(mm)：0～100●スタッドボルト(mm)：M20×175●Tスロットナット：2220●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573848

●無段階で締め付けできる自在型です。●激しい振動にもビクともしません。●ワークや金型を上から押さえて固定するときに。●長さ(mm)：210●幅(mm)：76●適合高さ(mm)：0～135●スタッドボルト(mm)：M22×200●Tスロットナット：2622●スチール(S45C)●処理：黒色塗装

商品コード：

2500202573978

●ワーク押えクランプの着脱時間が短縮できます。●クランプの高さ調整受けねじに。●長さ(mm)：70●ねじ寸法：M16×2.0●径(mm)：7●全長(mm)：70●ねじ長さ(mm)：45●ダボ径(mm)：φ11●ねじ径(mm)：M16●六角対辺(mm)：24●適合クランプ：ニューストロング製ヒールリセットストラップクランプHRC10～40●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●クランプが上下又左右に傾いていないか確認する事。

商品コード：

2500202663624

●フライス・マシニングの治工具として、加工物の取り付け時間短縮出来ます。●加工物の取り付けに補助材料不要です。●ワークをテーブルに固定するセット。●スタットボルト：M8●適合T溝寸法(mm)：10●10MPa時のクランプ力(kN)：S11008●(M8)T溝：10●特殊鋼●1008TS：1ｓ、25S38・40S38・60S38：各1ｓ、1S・2S・3S：各2ｓ入り

商品コード：

2500202727814

●簡単にクランプできます。●軽切削用です。●量産薄物や小物加工に専用治具として。●高さ(mm)：8●ねじ寸法：M10×1.5●適合ボルト：M10●ストローク(mm)：4●上面径(mm)：26●耐荷重(kN)：5●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物との間を確認する事。

商品コード：

2500202884517

●簡単にクランプできます。●軽切削用です。●量産薄物や小物加工に専用治具として。●高さ(mm)：9●ねじ寸法：M12×1.75●適合ボルト：M12●ストローク(mm)：5●上面径(mm)：30●耐荷重(kN)：6●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物との間を確認する事。

商品コード：

2500202884524

●簡単にクランプできます。●軽切削用です。●量産薄物や小物加工に専用治具として。●高さ(mm)：12●ねじ寸法：M16×2.0●適合ボルト：M16●ストローク(mm)：6●上面径(mm)：38●耐荷重(kN)：7●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物との間を確認する事。

商品コード：

2500202884531
