クランプ（工作機械用）

●フランジナットを緩めるだけでクランプの脱着が出来ます。●後部のねじ穴に受けボルトをセットして使用します。●加工物のクランプに。●フライス盤に。●マシニングセンターに。●ラジアルボール盤に。●長さ(mm)：150●幅(mm)：50●高さ(mm)：30●適合ボルト：M20●受けねじ穴：M18●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物を押さえて良い状態か確認する事。●加工物のクランプ用使用ボルトやワーク寸法に合わせて短長お選び下さい。

商品コード：

2500203318448

●受けねじ穴付でセット時間が早くできます。●加工物の固定に。●長さ(mm)：150●幅(mm)：50●高さ(mm)：30●適合ボルト：M20●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500203318455

●フランジナットを緩めるだけでクランプの脱着が出来ます。●後部のねじ穴に受けボルトをセットして使用します。●加工物のクランプに。●フライス盤に。●マシニングセンターに。●ラジアルボール盤に。●長さ(mm)：175●幅(mm)：50●高さ(mm)：30●適合ボルト：M20●受けねじ穴：M18●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物を押さえて良い状態か確認する事。●加工物のクランプ用使用ボルトやワーク寸法に合わせて短長お選び下さい。

商品コード：

2500203318462

●フランジナットを緩めるだけでクランプの脱着が出来ます。●後部のねじ穴に受けボルトをセットして使用します。●加工物のクランプに。●フライス盤に。●マシニングセンターに。●ラジアルボール盤に。●長さ(mm)：200●幅(mm)：50●高さ(mm)：30●適合ボルト：M20●受けねじ穴：M18●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物を押さえて良い状態か確認する事。●加工物のクランプ用使用ボルトやワーク寸法に合わせて短長お選び下さい。

商品コード：

2500203318479

●受けねじ穴付でセット時間が早くできます。●加工物の固定に。●長さ(mm)：200●幅(mm)：50●高さ(mm)：30●適合ボルト：M20●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500203318486

●フランジナットを緩めるだけでクランプの脱着が出来ます。●後部のねじ穴に受けボルトをセットして使用します。●加工物のクランプに。●フライス盤に。●マシニングセンターに。●ラジアルボール盤に。●長さ(mm)：200●幅(mm)：65●高さ(mm)：38●適合ボルト：M24●受けねじ穴：M20●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●加工物を押さえて良い状態か確認する事。●加工物のクランプ用使用ボルトやワーク寸法に合わせて短長お選び下さい。

商品コード：

2500203318493

●受けねじ穴付きでセット時間が早くできます。●加工物の固定に。●長さ(mm)：200●幅(mm)：60●高さ(mm)：45●全長(mm)：200●受けねじ穴：M24●10MPa時のクランプ力(kN)：TP2420●スチール(S45C)黒染仕上げ

商品コード：

2500203318509

●本体が最大24°まで傾斜しても取り付けができる機構になっています。●加工物の固定に。●適合ボルト：M22●クランプ本体：FTB22●スタッドボルト：FTN22200●自在座金：FTZ22●六角ナット：FTU22●Tスロットナット：FTS2226●スチール(S55C)●本体、自在座金、六角ナット、スタッドボルト、Tスロットナット

商品コード：

2500204297834

●ピッタリフィットする専用サイズです。●加工物の固定に。●長さ(mm)：125●幅(mm)：56●高さ(mm)：31●適合ボルト：M14・M16●スチール(S55C)●処理：焼き入れ(38～43HRC)

商品コード：

2500204299463

●ピッタリフィットする専用サイズです。●FTB型ユニクランプとセットで使用します。●長さ(mm)：24●幅(mm)：24●高さ(mm)：13●適合ボルト：M10●スチール(S55C)●処理：焼き入れ(35～47HRC)、メッキ仕上げ

商品コード：

2500204299715

●1-S～9-Sまでどれを組み合わせてもかみ合うよう設計されています。●クランプの高さ調節に。●長さ(mm)：81●幅(mm)：50●高さ(mm)：140●厚さ(mm)：51●適合高さ(mm)：82～210●全高(mm)：140●スチール(S45C)●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200921009

●スクリューサポートなどと組み合わせて、加工物をガッチリ固定します。●加工物の固定に。●長さ(mm)：125●幅(mm)：36●高さ(mm)：17●適合ボルト：M12●受けねじ穴：M12●スチール(S55C)●処理：焼き入れ(38～43HRC)、メッキ仕上げ

商品コード：

2500201672351

●スクリューサポートなどと組み合わせて、加工物をガッチリ固定します。●加工物の固定に。●長さ(mm)：160●幅(mm)：48●高さ(mm)：21●適合ボルト：M14、M16●受けねじ穴：M16●スチール(S55C)●処理：焼き入れ(38～43HRC)、メッキ仕上げ

商品コード：

2500201672368

●スクリューサポートなどと組み合わせて、加工物をガッチリ固定します。●加工物の固定に。●長さ(mm)：200●幅(mm)：59●高さ(mm)：26●適合ボルト：M18、M20●受けねじ穴：M20●スチール(S55C)●処理：焼き入れ(38～43HRC)、メッキ仕上げ

商品コード：

2500201672375

●スクリューサポートなどと組み合わせて、加工物をガッチリ固定します。●加工物の固定に。●長さ(mm)：250●幅(mm)：70●高さ(mm)：33●適合ボルト：M22、M24●受けねじ穴：M24●スチール(S55C)●処理：焼き入れ(38～43HRC)、メッキ仕上げ

商品コード：

2500201672399

●加工物を両サイドから強力に締めます。●バイスで挟めない大きなワークを強力にクランプします。●ワークの固定に。●長さ(mm)：126●幅(mm)：70●高さ(mm)：70●適合ボルト：M12、M14●口金寸法(mm)：60×70●本体：ダクタイル鋳鉄(FCD45)●口金：スチール(S45C)●口金処理：焼き入れ(HRC32～36)●締め過ぎないようにしてください。

商品コード：

2500201713375

●大きなワークのときには、セパレートバイスが便利です。●別売部品として、フリーバイス専用ラック付口金も用意しております。●ワークの固定に。●バイスなどでワークが大きくて取り付けできない場合に。●長さ(mm)：142●幅(mm)：70●高さ(mm)：72●適合ボルト：M12・M14●口金寸法(mm)：60×70●スチール●処理：黒染仕上げ●Tスロットボルト4本●座付球面フランジナット4個●ステップキー2個●キャップスクリュー2本

商品コード：

2500201713382

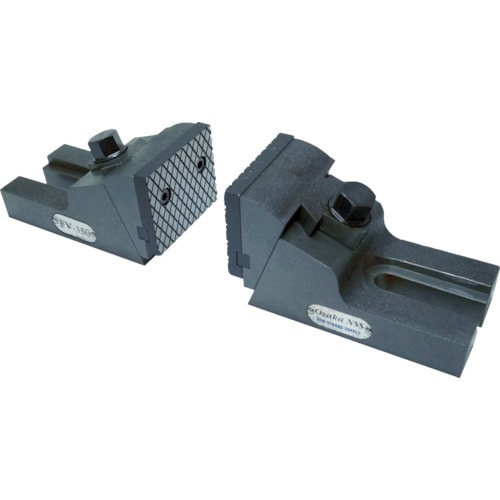

●加工物を両サイドから強力に締めます。●バイスで挟めない大きなワークを強力にクランプします。●ワークの固定に。●長さ(mm)：180●幅(mm)：85●高さ(mm)：85●適合ボルト：M16●口金寸法(mm)：70×85●本体：ダクタイル鋳鉄(FCD45)●口金：スチール(S45C)●口金処理：焼き入れ(HRC32～36)●締め過ぎないようにしてください。

商品コード：

2500201713399

●大きなワークのときには、セパレートバイスが便利です。●別売部品として、フリーバイス専用ラック付口金も用意しております。●ワークの固定に。●バイスなどでワークが大きくて取り付けできない場合に。●長さ(mm)：192.5●幅(mm)：85●高さ(mm)：87●適合ボルト：M16●口金寸法(mm)：70×85●スチール●処理：黒染仕上げ●Tスロットボルト4本●座付球面フランジナット4個●ステップキー2個●キャップスクリュー2本

商品コード：

2500201713405

●加工物を両サイドから強力に締めます。●バイスで挟めない大きなワークを強力にクランプします。●ワークの固定に。●長さ(mm)：190●幅(mm)：110●高さ(mm)：105●適合ボルト：M18、M20●口金寸法(mm)：85×110●本体：ダクタイル鋳鉄(FCD45)●口金：スチール(S45C)●口金処理：焼き入れ(HRC32～36)●締め過ぎないようにしてください。

商品コード：

2500201713498

●大きなワークのときには、セパレートバイスが便利です。●別売部品として、フリーバイス専用ラック付口金も用意しております。●ワークの固定に。●バイスなどでワークが大きくて取り付けできない場合に。●長さ(mm)：220●幅(mm)：110●高さ(mm)：105●適合ボルト：M18・M20●口金寸法(mm)：85×110●スチール●処理：黒染仕上げ●Tスロットボルト4本●座付球面フランジナット4個●ステップキー2個●キャップスクリュー2本

商品コード：

2500201713504

●縦・横の置き換えで、6段階の高さ調節が可能です。●受面にRがあるため、多少の傾斜にも対応できます。●クランプの高さ調節に。●長さ(mm)：34●幅(mm)：40●高さ(mm)：40●厚さ(mm)：40●適合高さ(mm)：10～40(6段階)●スチール(FC250)●処理：黒染仕上げ

商品コード：

2500201714150

●縦・横の置き換えで、6段階の高さ調節が可能です。●受面にRがあるため、多少の傾斜にも対応できます。●クランプの高さ調節に。●長さ(mm)：43●幅(mm)：50●高さ(mm)：50●厚さ(mm)：50●適合高さ(mm)：13～50(6段階)●スチール(FC250)●処理：黒染仕上げ

商品コード：

2500201714174

●軽切削用のクランプセットです。●ボルト、ナット、Ｔナット、クランプ、受けねじ付です。●小物の加工に。●フライス盤、マシニングセンターに。●適合ボルト：M6●受けねじ穴：M6●使用ボルト：M6●使用ボルト：●受けねじ：●スチール(S45C)●クランプ本体処理：焼き入れ(HRC30～35)、黒染仕上げ●テ-ブルに合った製品を使用してください。●無理な締め付けはしないでください。

商品コード：

2500201957960

●軽切削用のクランプセットです。●ボルト、ナット、Ｔナット、クランプ、受けねじ付です。●小物の加工に。●フライス盤、マシニングセンターに。●適合ボルト：M8●受けねじ穴：M8●使用ボルト：M8●受けねじ：M8●スチール(S45C)●クランプ本体処理：焼き入れ(HRC30～35)、黒染仕上げ●テ-ブルに合った製品を使用してください。●無理な締め付けはしないでください。

商品コード：

2500201958028

●軽切削用のクランプセットです。●ボルト、ナット、Ｔナット、クランプ、受けねじ付です。●小物の加工に。●フライス盤、マシニングセンターに。●適合ボルト：M10●受けねじ穴：M10●使用ボルト：M10●受けねじ：M10●スチール(S45C)●クランプ本体処理：焼き入れ(HRC30～35)、黒染仕上げ●テ-ブルに合った製品を使用してください。●無理な締め付けはしないでください。

商品コード：

2500201958424

●軽切削用のクランプセットです。●ボルト、ナット、Ｔナット、クランプ、受けねじ付です。●小物の加工に。●フライス盤、マシニングセンターに。●適合ボルト：M14●受けねじ穴：M14●使用ボルト：M14●受けねじ：M14●スチール(S45C)●クランプ本体処理：焼き入れ(HRC30～35)、黒染仕上げ●テ-ブルに合った製品を使用してください。●無理な締め付けはしないでください。

商品コード：

2500201958431

●薄物ワークや量産のクランプに最適です。●異形物でも簡単にクランプできます。●クランプ操作は簡単でスピーディーです。●繰り返し作業に適する材質と硬度でワークやクランプリングの接触面へのヘタリがありません。●薄物ワークのクランプに。●幅(mm)：26●高さ(mm)：8●ねじ寸法：M10×1.5●適合ボルト：M10●対辺寸法(mm)：6●ストローク(mm)：4●上面径(mm)：26●耐荷重(kN)：5●スチール(S45C)●処理：焼き入れ(35HRC)、メッキ処理(クランプリング)

商品コード：

2500202923971

●薄物ワークや量産のクランプに最適です。●異形物でも簡単にクランプできます。●クランプ操作は簡単でスピーディーです。●繰り返し作業に適する材質と硬度でワークやクランプリングの接触面へのヘタリがありません。●薄物ワークのクランプに。●幅(mm)：30●高さ(mm)：9●ねじ寸法：M12×1.75●適合ボルト：M12●対辺寸法(mm)：8●ストローク(mm)：5●上面径(mm)：30●耐荷重(kN)：6●スチール(S45C)●処理：焼き入れ(35HRC)、メッキ処理(クランプリング)

商品コード：

2500202924183

●薄物ワークや量産のクランプに最適です。●異形物でも簡単にクランプできます。●クランプ操作は簡単でスピーディーです。●繰り返し作業に適する材質と硬度でワークやクランプリングの接触面へのヘタリがありません。●薄物ワークのクランプに。●幅(mm)：38●高さ(mm)：12●ねじ寸法：M16×2.0●適合ボルト：M16●対辺寸法(mm)：10●ストローク(mm)：6●上面径(mm)：38●耐荷重(kN)：7●スチール(S45C)●処理：焼き入れ(35HRC)、メッキ処理(クランプリング)

商品コード：

2500202924381

●斜面にギザギザがついているため、ステップクランプと使用することで高さ調整が容易にできます。●クランプの高さ調整に。●幅(mm)：19●高さ(mm)：30●厚さ(mm)：32●適合高さ(mm)：32～46●スチール(S50C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●クランプが上下また左右に傾いていないか確認をしてください。

商品コード：

2500203014319

●斜面にギザギザがついているため、ステップクランプと使用することで高さ調整が容易にできます。●クランプの高さ調整に。●幅(mm)：26●高さ(mm)：43.5●厚さ(mm)：32●適合高さ(mm)：45～64●スチール(S50C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●クランプが上下また左右に傾いていないか確認をしてください。

商品コード：

2500203014920

●斜面にギザギザがついているため、ステップクランプと使用することで高さ調整が容易にできます。●クランプの高さ調整に。●幅(mm)：59●高さ(mm)：97●厚さ(mm)：32●適合高さ(mm)：100～136●スチール(S50C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●クランプが上下また左右に傾いていないか確認をしてください。

商品コード：

2500203015248

●コンパクトでより多くのワークをセッティング可能です。●ジョーの先端は、ラックが刻まれていて下方に押しつけクランプします。●締め付け時、クランプヘッドが45°の傾斜をスライドします。●黒皮用、薄いワークのクランプに。●長さ(mm)：57●幅(mm)：30●高さ(mm)：16●クランプ力(N)：6●締付力(kN)：10●適合ボルト：M8●口高(mm)：7●クランプストローク(mm)：7●特殊鋼●処理：焼き入れ(30～35HRC)●六角棒レンチ(六角二面幅：5ｍｍ)

商品コード：

2500203080468

●狭い箇所でのクランプに最適です。●薄物ワークに使用します。●薄物ワークのサイドクランプに。●長さ(mm)：85●幅(mm)：66●高さ(mm)：22●ボルト径(mm)：M12用●適合ボルト：M12●口高(mm)：12●黒皮用●M85用●スチール(S45C)●処理：焼き入れ(HRC38)、口金先端高周波

商品コード：

2500203081014

●斜め下方向締め付けにより浮き上がり防止になります。●先端セレーションタイプで、黒皮材にも最適です。●アリ溝式で左右の力に強いです。●中薄物ワークの木工・樹脂～鉄等のクランプに。●長さ(mm)：85●幅(mm)：65●高さ(mm)：22●ボルト径(mm)：M12用●適合ボルト：M12●ストローク(mm)：12●口高(mm)：29●口幅：35●取り付けねじ：M12●六角対辺：6●黒皮用●スチール(S45C)●処理：焼き入れ(HRC38)、口金先端高周波

商品コード：

2500203081038

●狭い箇所でのクランプに最適です。●薄物ワークに使用します。●薄物ワークのサイドクランプに。●長さ(mm)：100●幅(mm)：86●高さ(mm)：30●ボルト径(mm)：M16用●適合ボルト：M16●口高(mm)：16●黒皮用●M100用●スチール(S45C)●処理：焼き入れ(HRC38)、口金先端高周波

商品コード：

2500203081212

●斜め下方向締め付けにより浮き上がり防止になります。●先端セレーションタイプで、黒皮材にも最適です。●アリ溝式で左右の力に強いです。●中薄物ワークの木工・樹脂～鉄等のクランプに。●長さ(mm)：100●幅(mm)：86●高さ(mm)：30●ボルト径(mm)：M16用●適合ボルト：M16●ストローク(mm)：14●口高(mm)：39●口幅：40●取り付けねじ：M14●六角対辺：8●黒皮用●スチール(S45C)●処理：焼き入れ(HRC38)、口金先端高周波

商品コード：

2500203081229

●ワークをサイドから固定します。●加工物の固定に。●長さ(mm)：103●幅(mm)：36●高さ(mm)：22●適合ボルト：M12、14●口高(mm)：9●2個1組●スチール(S50C)●処理：焼き入れ(35～40HRC)、黒染仕上げ●六角棒レンチ1本●キャップスクリュー2本●Tスロットナット2個

商品コード：

2500203081380

●薄物の加工物を側面からクランプします。●加工物が高い物に最適です。●浮上りを防止します。●レンチを差込締付けるだけです。●長さ(mm)：103●幅(mm)：36●高さ(mm)：22●適合ボルト：M14●口金高さ(mm)：27●組入数(個)：2●取り付けワークが高い物に対応●材質：S45C●焼入：HRC-30°～35°●仕上：黒染●2ヶ1組●無理な締め付けはしない事。

商品コード：

2500203081397

●ワークをサイドから固定します。●加工物の固定に。●長さ(mm)：103●幅(mm)：36●高さ(mm)：22●適合ボルト：M12、14●口高(mm)：27●2個1組●スチール(S50C)●処理：焼き入れ(35～40HRC)、黒染仕上げ●六角棒レンチ1本●キャップスクリュー2本●Tスロットナット2個

商品コード：

2500203081403

●薄物板のクランプに使用します。●薄物ワークのサイドクランプに。●長さ(mm)：74●幅(mm)：25●高さ(mm)：16●適合ボルト：M8●口高(mm)：8.5●平面用(切削面)●スチール(S45C)●処理：焼き入れ(HRC38)、口金先端高周波

商品コード：

2500203081410

●ワークをサイドから固定します。●加工物の固定に。●長さ(mm)：143●幅(mm)：36●高さ(mm)：22●適合ボルト：M16●口高(mm)：9●2個1組●スチール(S50C)●処理：焼き入れ(35～40HRC)、黒染仕上げ●六角棒レンチ1本●キャップスクリュー2本●Tスロットナット2個

商品コード：

2500203081991

●ワークをサイドから固定します。●加工物の固定に。●長さ(mm)：143●幅(mm)：36●高さ(mm)：22●適合ボルト：M16●口高(mm)：30●2個1組●スチール(S50C)●処理：焼き入れ(35～40HRC)、黒染仕上げ●六角棒レンチ1本●キャップスクリュー2本●Tスロットナット2個

商品コード：

2500203082004

●薄物板のクランプに使用します。●薄物ワークのサイドクランプに。●長さ(mm)：107●幅(mm)：35●高さ(mm)：22●適合ボルト：M10、12●口高(mm)：10.5●平面用(切削面)●スチール(S45C)●処理：焼き入れ(HRC38)、口金先端高周波

商品コード：

2500203082011

●少し厚めの板をクランプします。●薄物から中厚までのサイドクランプに。●長さ(mm)：107●幅(mm)：35●高さ(mm)：22●適合ボルト：M10、12●口高(mm)：27.5●M8、M12、M16用●平面用●スチール(S45C)●処理：焼き入れ(HRC38)、口金先端高周波

商品コード：

2500203082028

●ワークをサイドから固定します。●加工物の固定に。●長さ(mm)：180●幅(mm)：46●高さ(mm)：24●適合ボルト：M20●口高(mm)：36●2個1組●スチール(S50C)●処理：焼き入れ(35～40HRC)、黒染仕上げ●六角棒レンチ1本●キャップスクリュー2本●Tスロットナット2個

商品コード：

2500203082462

●薄物板のクランプに使用します。●薄物ワークのサイドクランプに。●長さ(mm)：135●幅(mm)：40●高さ(mm)：30●適合ボルト：M14、16●口高(mm)：14.0●平面用(切削面)●スチール(S45C)●処理：焼き入れ(HRC38)、口金先端高周波

商品コード：

2500203082578

●少し厚めの板をクランプします。●薄物から中厚までのサイドクランプに。●長さ(mm)：135●幅(mm)：40●高さ(mm)：30●適合ボルト：M14、16●口高(mm)：37.5●M8、M12、M16用●平面用●スチール(S45C)●処理：焼き入れ(HRC38)、口金先端高周波

商品コード：

2500203082608

●受けねじ穴付でセット時間が早くできます。●加工物の固定に。●長さ(mm)：100●幅(mm)：38●高さ(mm)：19●適合ボルト：M14●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500203312408
