スクリューサポート

●加工物の凹凸した面の芯出しに最適です。●先端に硬球がはめこんでありますので、先端が潰れにくく、喰いこみにくい構造です。●加工物の凸凹した面の芯出しに最適です。●加工物の高さ調整に。●黒皮・鋳肌などの表面が荒い加工物の高さ調整に。●高さ(mm)：38～55●対辺寸法(mm)：24●最小×最大×本体底径×スパナ掛け巾(mm)：38×55×40×24●スチール(S45C)●処理：焼き入れ(HRC27～35)、電着塗装仕上げ

商品コード：

2500201337731

●高さ調整が可能です。●可動ボルトの回転に合わせて支えボルトが上下するため、伸縮上下動がスピーディーかつ片手で操作できます。●支えボルトが回転しないため、ワーク接触時の傷付きが防げます。●ツマミを締めるだけで上下ボルトを同時ロックします。●加工及び測定時にワーク中空部を支える用途に。●高さ(mm)：49～82●耐荷重(kN)：9.81●胴径(mm)：45●上からの許容荷重：9.81ｋN(1000kgf)●ｸﾞﾗﾌﾞｽｸﾘｭｰ

商品コード：

2500202049947

●ユーザーワークに合わせ、より広範な対応が可能です。●上部ワークサポーターも対応可能。●外径(mm)：42●高さ(mm)：10.6●耐荷重(kN)：9.81●上面径(mm)：42●高さ精度(mm)：±0.2●タイプ：球状●品名：上部ワークサポーター●球状(SR50)タイプ

商品コード：

2500202050073

●異形ワークにも幅広く対応します。●V溝アタッチメントを使用しての丸棒測定。●外径(mm)：42●高さ(mm)：10.6●耐荷重(kN)：9.81●上面径(mm)：42●高さ精度(mm)：±0.2●タイプ：V溝●品名：上部ワークサポーター●V溝(120°)タイプ

商品コード：

2500202050080

●マグネット装着でズレを防止します。●内部に侵入した加工液が排出できるよう本体との合わせ面に排水用溝加工が施されています。●マシニングにも対応●外径(mm)：45●高さ(mm)：10●耐荷重(kN)：9.81●上面径(mm)：45●高さ精度(mm)：±0.2●タイプ：2極●吸着力：24.5N●品名：底部取付用マグネット●吸着力：24.5N(2.5kgf)●六角穴付ボルトM6×10 1個

商品コード：

2500202050097

●マグネット装着でズレを防止します。●内部に侵入した加工液が排出できるよう本体との合わせ面に排水用溝加工が施されています。●4極なら横型マシニングにも対応●外径(mm)：45●高さ(mm)：10●耐荷重(kN)：9.81●上面径(mm)：45●高さ精度(mm)：±0.2●タイプ：4極●吸着力：49N●品名：底部取付用マグネット●吸着力：49N(5kgf)●六角穴付ボルトM6×10 1個

商品コード：

2500202050103

●クランプの支えです。●高さ調整に便利です。●クランプの支え。●加工物の高さ調節に。●高さ(mm)：70～100●耐荷重(kN)：80●上部受皿径(mm)：40●胴径(mm)：45●スチール(S45C)●処理：頭部焼き入れ(HRC30～35)、リン酸塩仕上げ●処理：スクリュー部(HRC30～35)、リン酸塩皮膜処理に随時変更致します。●クランプが上下又左右に傾いていないか確認してください。●セット時に切粉など挟むと平行度が出にくいので注意してください。

商品コード：

2500202727593

●小型ワークのビビリ止めに最適です。●フラットタイプのため、加工物にキズが付きにくいです。●小さいワークや狭い箇所での加工物のサポートに。●高さ(mm)：46～54●対辺寸法(mm)：14●面径(mm)：7●ねじ径(mm)：8●座径(mm)：φ20●高さ調整：46～54mm●傾き角度：9°●本体:スチール(S45C)、黒染仕上げ処理●鋼球:スチール(SUJ2)●硬度:HRC35(本体)、HRC62(鋼球)

商品コード：

2500202746761

●省スペースでのビビリ対策に最適です。●セレーションタイプのため、加工物が黒皮材などに最適です。●高さ(mm)：33～39●上面径(mm)：7●ねじ径：M8●面径(mm)：8●ねじ径(mm)：8●座径(mm)：φ20●座径：Φ20●六角対辺巾：14●先端径：Φ8●先端傾斜角度：9°●ネジ径M8●先端形状：セレーション●全長(mm)：39●二面幅寸法(mm)：14●豆ジャッキよりさらに高さを低く設計●本体:スチール(S45C)●鋼球:スチール(SUJ2)

商品コード：

2500202746785

●小型ワークのビビリ止めに最適です。●セレーションタイプのため、加工物が黒皮材などに最適です。●小さいワークや狭い箇所での加工物のサポートに。●高さ(mm)：46～54●上面径(mm)：7●ねじ径：M8●面径(mm)：7●ねじ径(mm)：8●座径(mm)：φ20●二面幅寸法(mm)：14●高さ調整(mm)：46～54●傾き角度：9°●本体:スチール(S45C)、黒染仕上げ処理●鋼球:スチール(SUJ2)●硬度:HRC35(本体)、HRC62(鋼球)

商品コード：

2500202746860

●クランプの支えです。●加工物の支えです。●高さの位置決めなどができます。●クランプの支えに。●加工物の高さ調節に。●高さ(mm)：600～700●耐荷重(kN)：50●上部受皿径(mm)：60●胴径(mm)：70●スチール(S45C)●処理：黒染仕上げ●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202749595

●クランプの支えです。●加工物の支えです。●高さの位置決めなどができます。●クランプの支えに。●加工物の高さ調節に。●高さ(mm)：800～900●耐荷重(kN)：50●上部受皿径(mm)：60●胴径(mm)：70●スチール(S45C)●処理：黒染仕上げ●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202752090

●スクリューサポート・大型スクリューサポート・マグネシウムジャッキに使用できます。●異形物の支えに。●高さ(mm)：34●チップ外径(mm)：Φ25●ダボ径(mm)：Φ11●長さ(mm)：10●60°タイプ●スチール(S45C)●処理：電着塗装仕上げ

商品コード：

2500202952018

●スクリューサポート・大型スクリューサポート・マグネシウムジャッキに使用できます。●異形物の支えに。●高さ(mm)：41●チップ外径(mm)：Φ30●ダボ径(mm)：Φ11●長さ(mm)：10●60°タイプ●スチール(S45C)●処理：電着塗装仕上げ

商品コード：

2500202952063

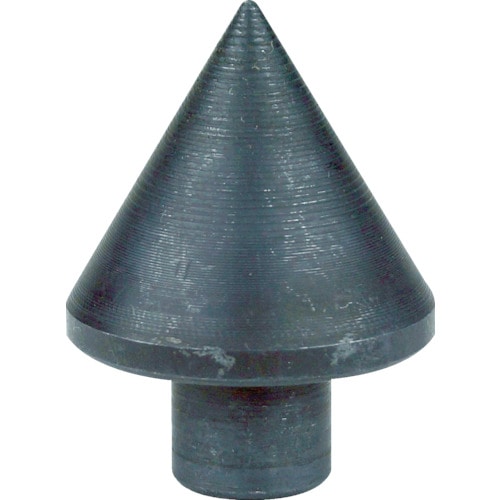

●スクリューサポート・大型スクリューサポート・マグネシウムジャッキに使用できます。●異形物の支えに。●高さ(mm)：24●チップ外径(mm)：Φ25●ダボ径(mm)：Φ11●長さ(mm)：10●90°タイプ●スチール(S45C)●処理：電着塗装仕上げ

商品コード：

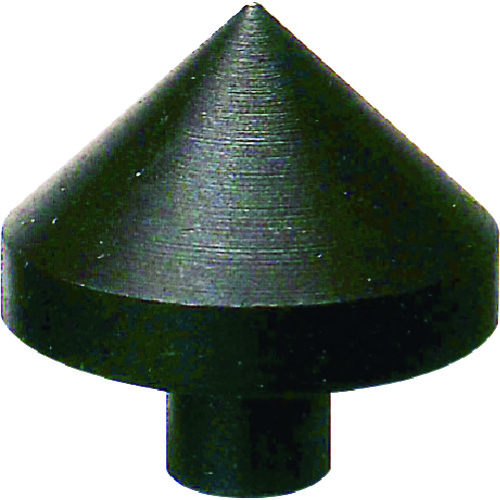

2500202952261

●スクリューサポート・大型スクリューサポート・マグネシウムジャッキに使用できます。●異形物の支えに。●高さ(mm)：31●チップ外径(mm)：Φ30●ダボ径(mm)：Φ11●長さ(mm)：10●90°タイプ●スチール(S45C)●処理：電着塗装仕上げ

商品コード：

2500202952278

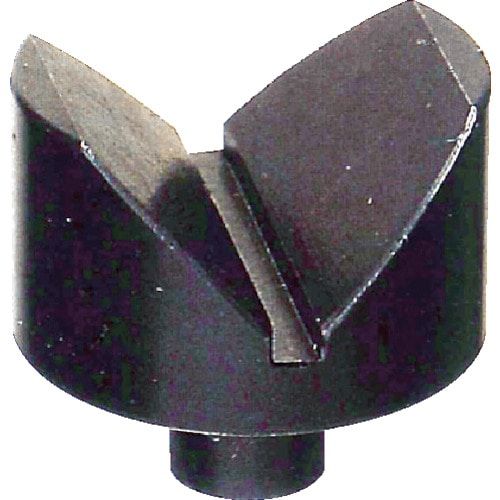

●スクリューサポート・大型スクリューサポート・マグネシウムジャッキに使用できます。●異形物の支えに。●高さ(mm)：22●チップ外径(mm)：Φ25●ダボ径(mm)：Φ11●長さ(mm)：10●V型90°タイプ●スチール(S45C)●処理：電着塗装仕上げ

商品コード：

2500202952360

●スクリューサポート・大型スクリューサポート・マグネシウムジャッキに使用できます。●異形物の支えに。●高さ(mm)：24●チップ外径(mm)：Φ30●ダボ径(mm)：Φ11●長さ(mm)：10●V型90°タイプ●スチール(S45C)●処理：電着塗装仕上げ

商品コード：

2500202952377

●スクリューサポート・大型スクリューサポート・マグネシウムジャッキに使用できます。●異形物の支えに。●高さ(mm)：20●チップ外径(mm)：Φ25●ダボ径(mm)：Φ11●長さ(mm)：10●フラットタイプ●スチール(S45C)●処理：電着塗装仕上げ

商品コード：

2500202952438

●スクリューサポート・大型スクリューサポート・マグネシウムジャッキに使用できます。●異形物の支えに。●高さ(mm)：24●チップ外径(mm)：Φ30●ダボ径(mm)：Φ11●長さ(mm)：10●フラットタイプ●スチール(S45C)●処理：電着塗装仕上げ

商品コード：

2500202952445

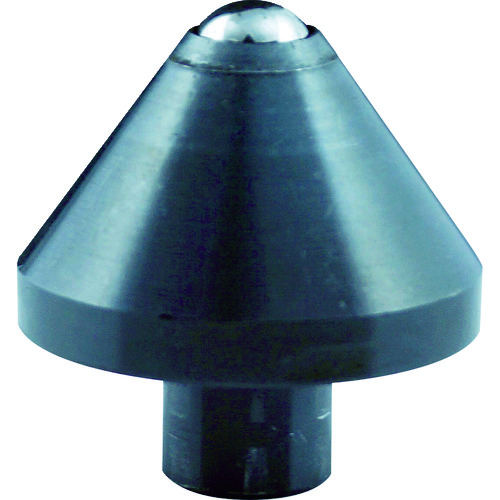

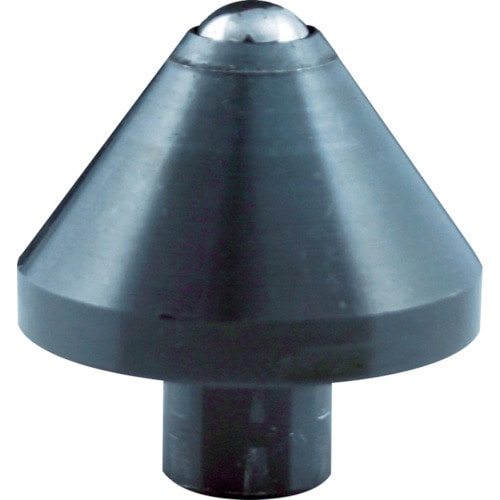

●スクリューサポート・大型スクリューサポート・マグネシウムジャッキに使用できます。●異形物の支えに。●高さ(mm)：24●チップ外径(mm)：Φ25●ダボ径(mm)：Φ11●長さ(mm)：10●ボールタイプ●スチール(S45C)●処理：電着塗装仕上げ

商品コード：

2500202952513

●スクリューサポート・大型スクリューサポート・マグネシウムジャッキに使用できます。●異形物の支えに。●高さ(mm)：31●チップ外径(mm)：Φ30●ダボ径(mm)：Φ11●長さ(mm)：10●ボールタイプ●スチール(S45C)●処理：電着塗装仕上げ

商品コード：

2500202952520

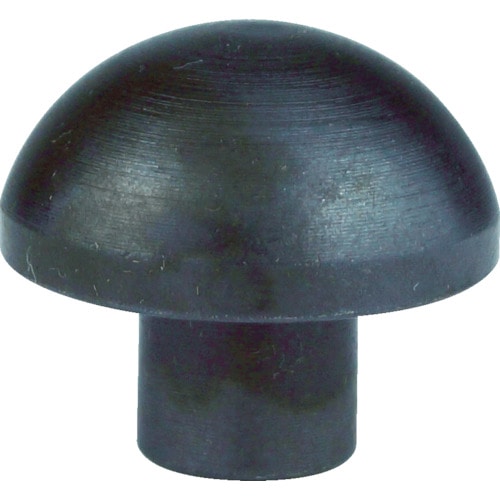

●スクリューサポート・大型スクリューサポート・マグネシウムジャッキに使用できます。●異形物の支えに。●高さ(mm)：22●チップ外径(mm)：Φ25●ダボ径(mm)：Φ11●長さ(mm)：10●球面タイプ●スチール(S45C)●処理：電着塗装仕上げ

商品コード：

2500202952568

●スクリューサポート・大型スクリューサポート・マグネシウムジャッキに使用できます。●異形物の支えに。●高さ(mm)：24●チップ外径(mm)：Φ30●ダボ径(mm)：Φ11●長さ(mm)：10●球面タイプ●スチール(S45C)●処理：電着塗装仕上げ

商品コード：

2500202952575

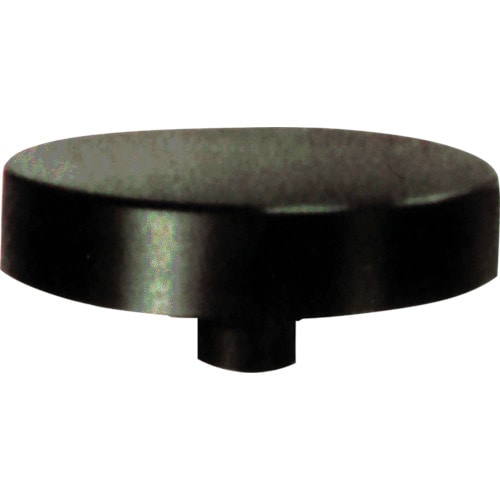

●スクリューサポート上面の面積が小さい場合使用します。●押さえクランプの幅がスクリューサポートの受皿より広い時に使用します。●クランプの受皿に。●高さ(mm)：10●上面径(mm)：φ48●全高(mm)：20●ダボ径(mm)：φ11×10●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●単品●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202952582

●スクリューサポート上面の面積が小さい場合使用します。●押さえクランプの幅がスクリューサポートの受皿より広い時に使用します。●クランプの受皿に。●高さ(mm)：12●上面径(mm)：φ54●全高(mm)：22●ダボ径(mm)：φ11×10●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●単品●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202952599

●スクリューサポート上面の面積が小さい場合使用します。●押さえクランプの幅がスクリューサポートの受皿より広い時に使用します。●クランプの受皿に。●高さ(mm)：15●上面径(mm)：φ58●全高(mm)：25●ダボ径(mm)：φ11×10●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●単品●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202952605

●スクリューサポート上面の面積が小さい場合使用します。●押さえクランプの幅がスクリューサポートの受皿より広い時に使用します。●クランプの受皿に。●高さ(mm)：20●上面径(mm)：φ64●全高(mm)：30●ダボ径(mm)：φ11×10●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●単品●クランプが上下又左右に傾いていないか確認してください。

商品コード：

2500202952612

●スクリューサポートを段重ね接続使用時のズレを防止します。●スクリューサポートのジョイントに。●外径(mm)：46●高さ(mm)：8●上部受皿径(mm)：40●全高(mm)：18●内径(mm)：40●ダボ径(mm)：Φ11×10●スチール(S45C)●処理：焼き入れ(HRC32～38)、黒染仕上げ●単品●サポートの胴径と金具の穴径を確認の上、使用してください。

商品コード：

2500202952629

●スクリューサポートを段重ね接続使用時のズレを防止します。●スクリューサポートのジョイントに。●外径(mm)：52●高さ(mm)：9●上部受皿径(mm)：45●全高(mm)：19●内径(mm)：45●ダボ径(mm)：Φ11×10●スチール(S45C)●処理：焼き入れ(HRC32～38)、黒染仕上げ●単品●サポートの胴径と金具の穴径を確認の上、使用してください。

商品コード：

2500202952636

●スクリューサポートを段重ね接続使用時のズレを防止します。●スクリューサポートのジョイントに。●外径(mm)：58●高さ(mm)：10●上部受皿径(mm)：50●全高(mm)：20●内径(mm)：50●ダボ径(mm)：Φ11×10●スチール(S45C)●処理：焼き入れ(HRC32～38)、黒染仕上げ●単品●サポートの胴径と金具の穴径を確認の上、使用してください。

商品コード：

2500202952643

●スクリューサポートを段重ね接続使用時のズレを防止します。●スクリューサポートのジョイントに。●外径(mm)：70●高さ(mm)：12●上部受皿径(mm)：60●全高(mm)：22●内径(mm)：60●ダボ径(mm)：Φ11×10●スチール(S45C)●処理：焼き入れ(HRC32～38)、黒染仕上げ●単品●サポートの胴径と金具の穴径を確認の上、使用してください。

商品コード：

2500202952650
